雅克贝思直线电机ACR系列

  • 弧形无框电机
  • ACR系列弧形无框电机采用高性能永磁材料,经过电磁和机械优化设计,具有厚度小、中孔大、转矩密度高和无齿槽效应等优点,可以根据应用需求灵活配置多个线圈和多个导轨。可应用在FPD加工和表面检测等诸多应用场合。
  • 下载附件:

    技术参数



设计特点

A. 轻薄设计

B. 大中孔

C. 内置霍尔和温度传感器

D. 高转矩、无齿槽效应的直驱技术

E. 有限角度或360°运行模式

F.可灵活配置多个线圈或多个拼接磁轨

电机规格

运动半径

高度

线圈角度

持续转矩@100℃

峰值转矩

360°运动模式

(mm)

(mm)

(°)

 (Nm)

(Nm)



ACR240-S5

240.0

33.0

73

24.3

72.8

*

ACR335-S5

335.0

29.6

90.4

92.3

276.9

*

ACR820-S5

820.0

38.0

40.4

331.5

994.5

*

ACR1525-S5

15250.0

38.8

18.52

460.7

1382.2

-



ACR240

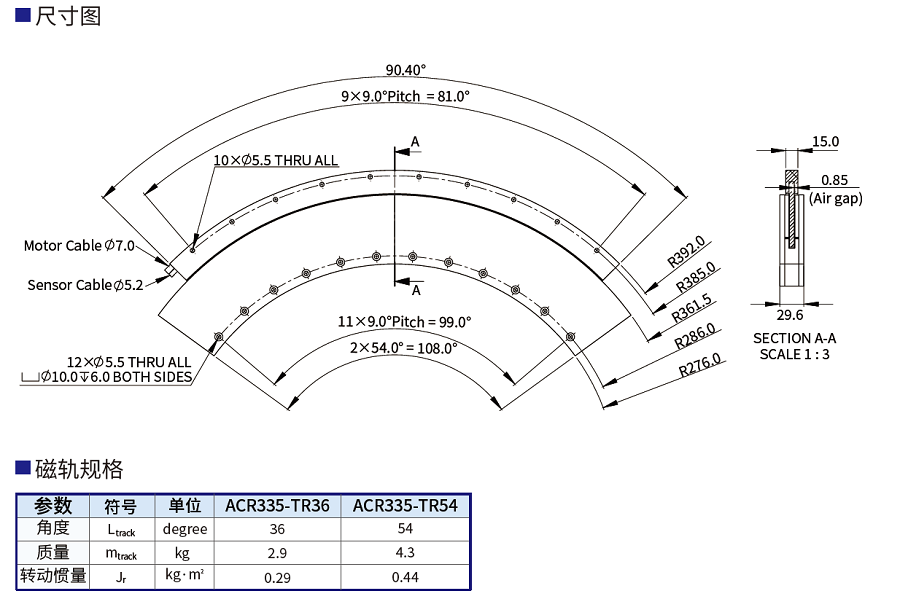

ACR335

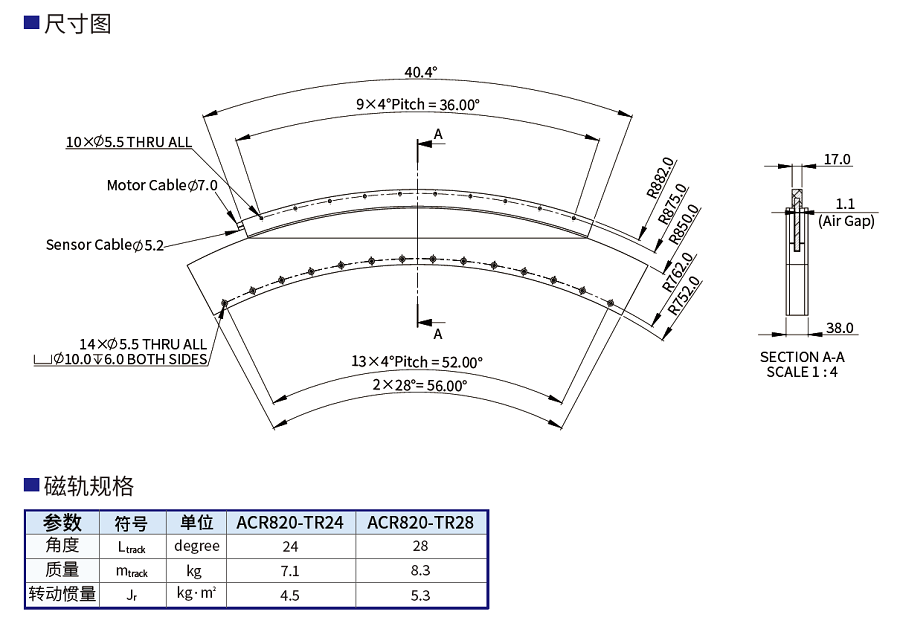

ACR820

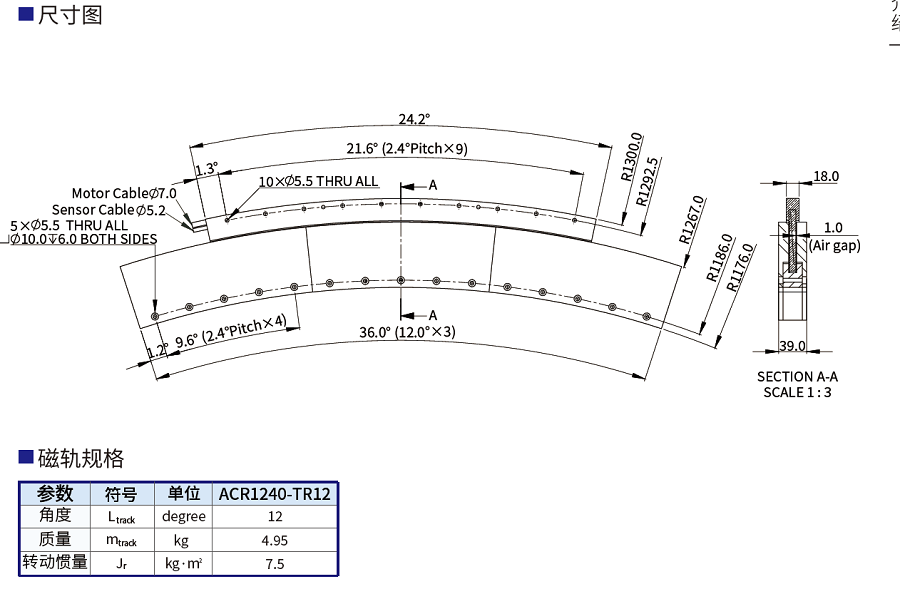

ACR1240

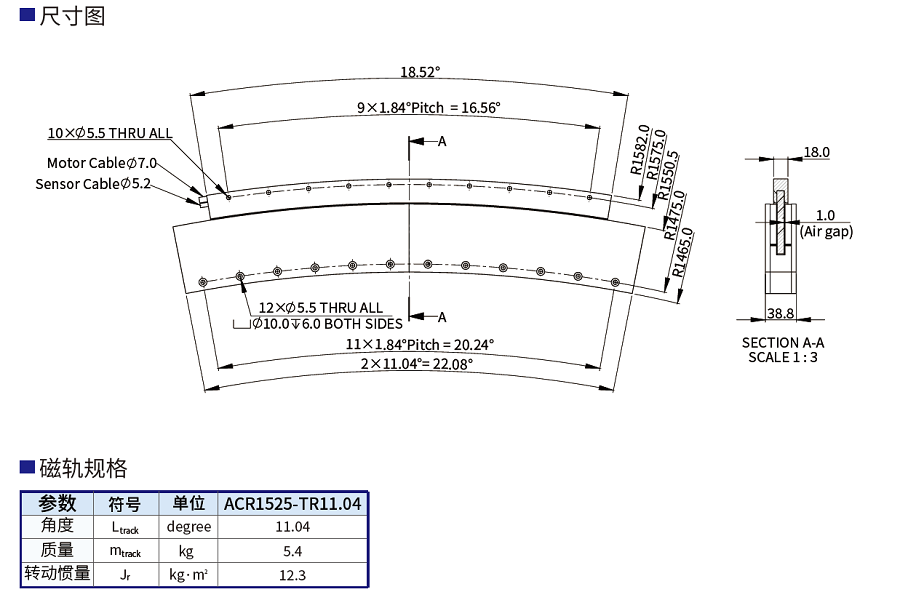

ACR1525
