下载附件:
设计特点:
A.直驱无刷电机高扭矩密度
B.内置高精光栅编码器和精密轴承,高精度
C.有铁芯技术低齿槽力
D.通过光学零位精确复位
E.低速和高速绕组可选,高转速
电机规格 |
外径 |
高度 |
中孔 |
最大速度@峰值转矩 |
重复定位精度 |
转子惯量 |
(mm) |
(mm) |
(mm) |
(rpm) |
(arc sec) |
(kgm2) |
|
ADR110-A75 |
110 |
75 |
10 |
2000 |
+/-2.7 |
3.086E-04 |
ADR110-A98 |
110 |
98 |
10 |
2000 |
+/-2.7 |
4.419E-04 |
ADR135-A90 |
135 |
90 |
15 |
1350 |
+/-2.7 |
9.916E-04 |
ADR135-A115 |
135 |
115 |
15 |
745 |
+/-2.7 |
1.332E-04 |
ADR175-A102 |
175 |
102 |
30 |
800 |
+/-2 |
5.422E-03 |
AR175-A138 |
175 |
138 |
30 |
470 |
+/-2 |
7.621E-03 |
ADR220-A120 |
220 |
120 |
30 |
540 |
+/-2 |
1.786E-02 |
ADR220-A165 |
220 |
165 |
30 |
260 |
+/-2 |
2.522E-02 |
ADR360-A150 |
360 |
150 |
60 |
220 |
+/-2 |
2.046E-01 |
ADR360-A215 |
360 |
215 |
60 |
105 |
+/-2 |
3.223E-01 |

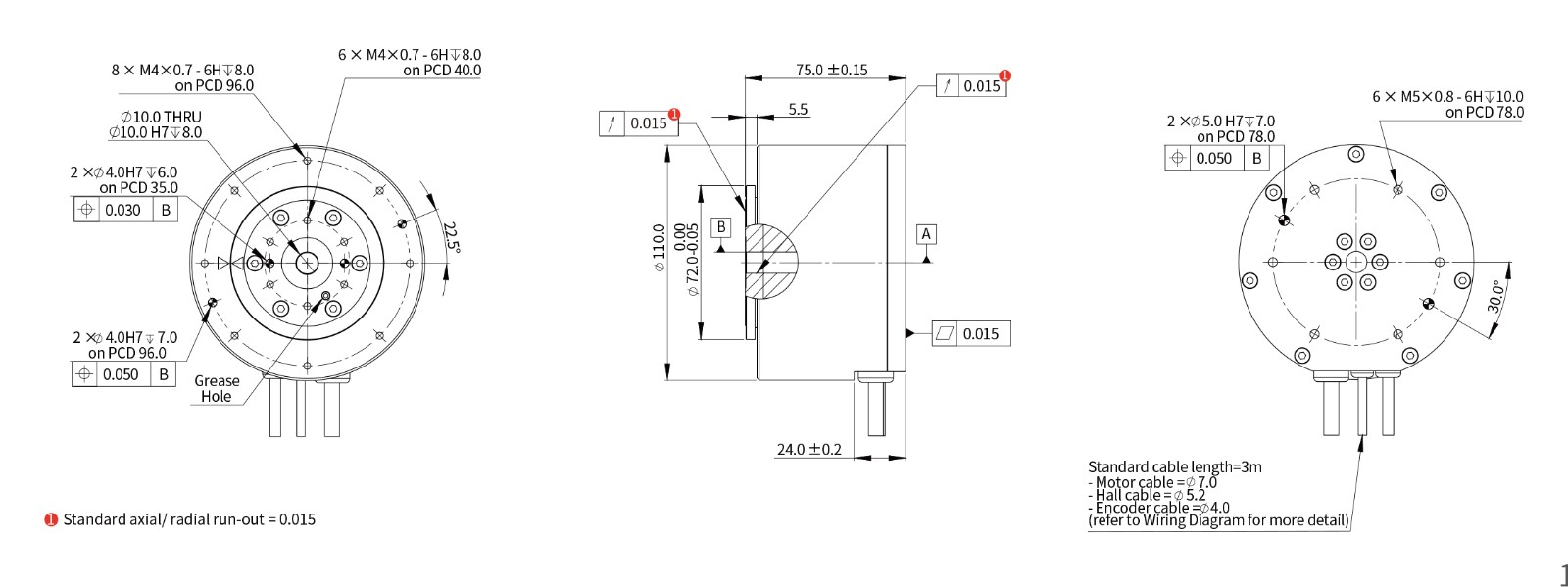

ADR110-A75

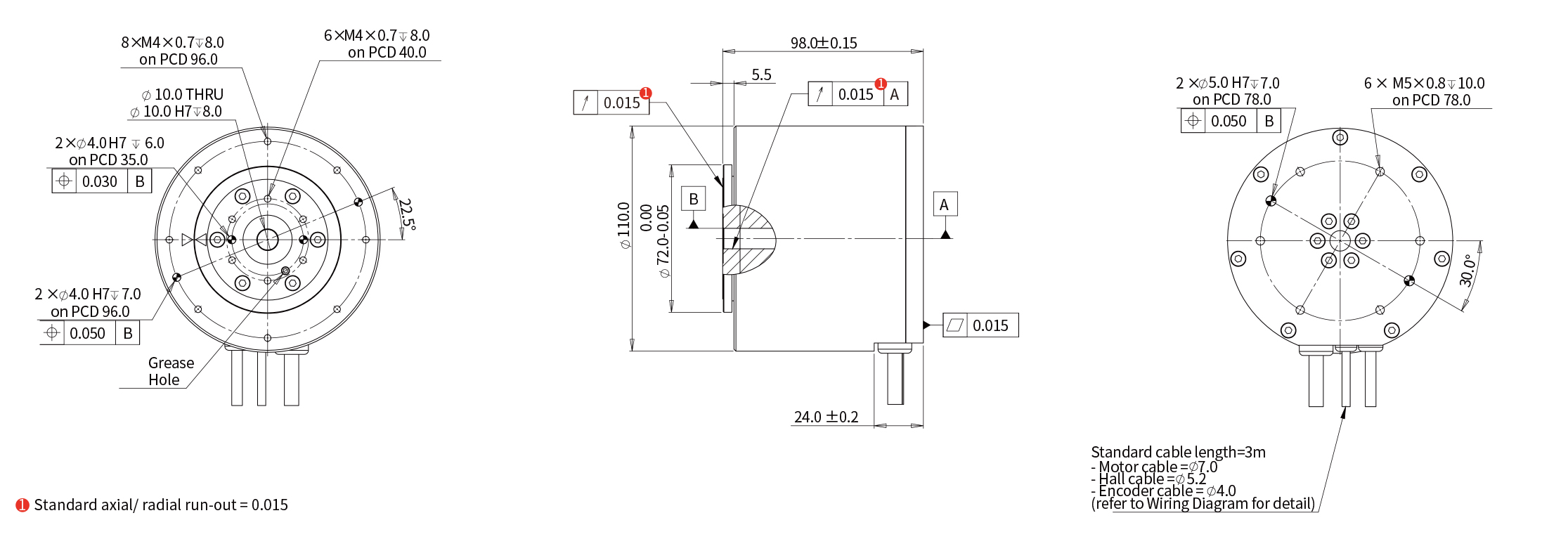

ADR110-A98
ADR135-A90

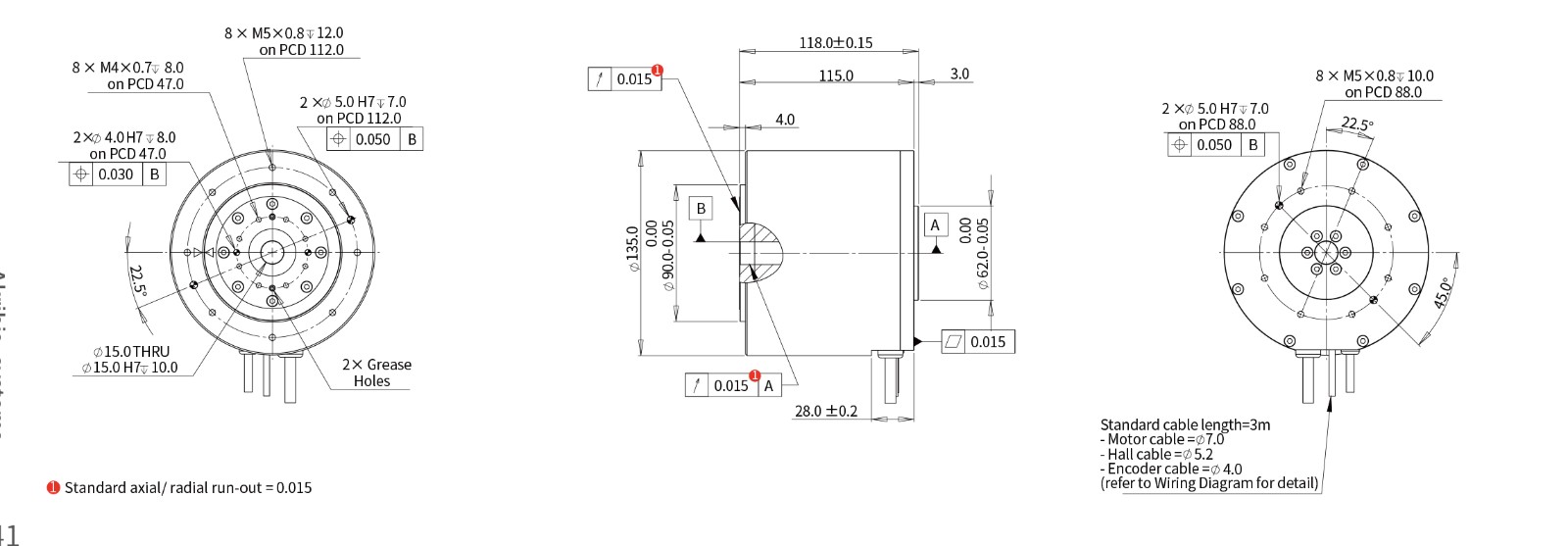

ADR135-A115
ADR175-A102

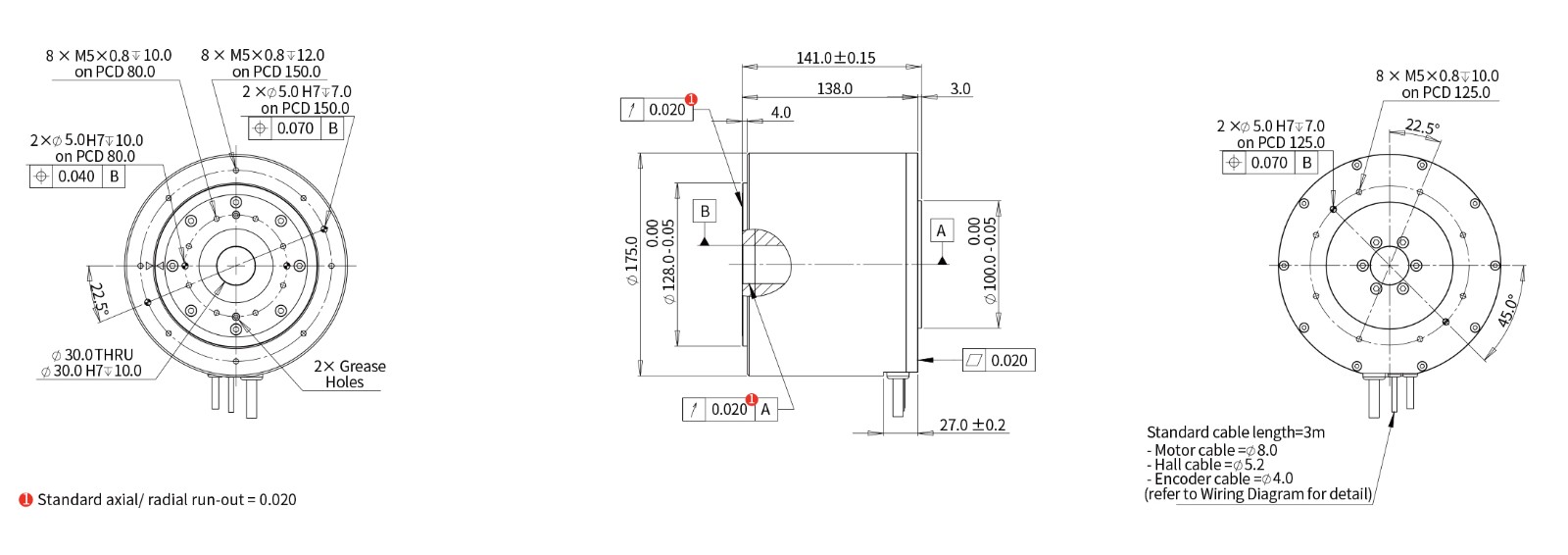

ADR175-A138
ADR220-A120

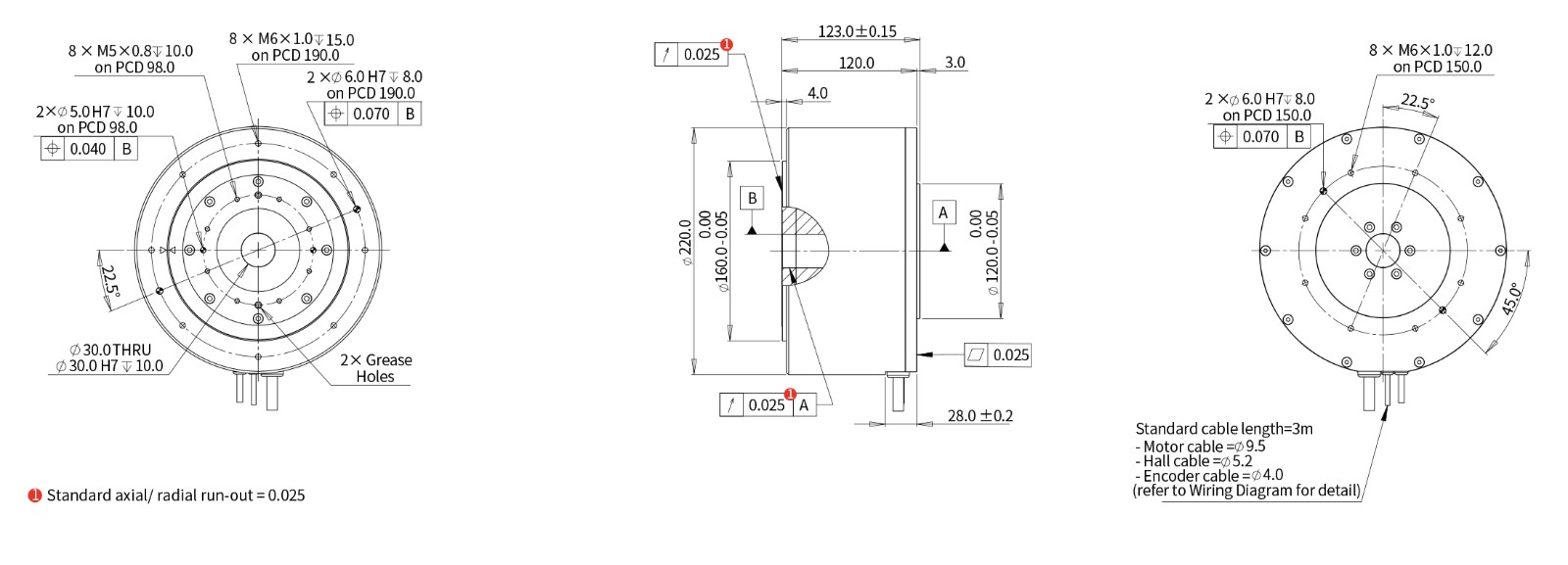

ADR220-A165
ADR360-A150

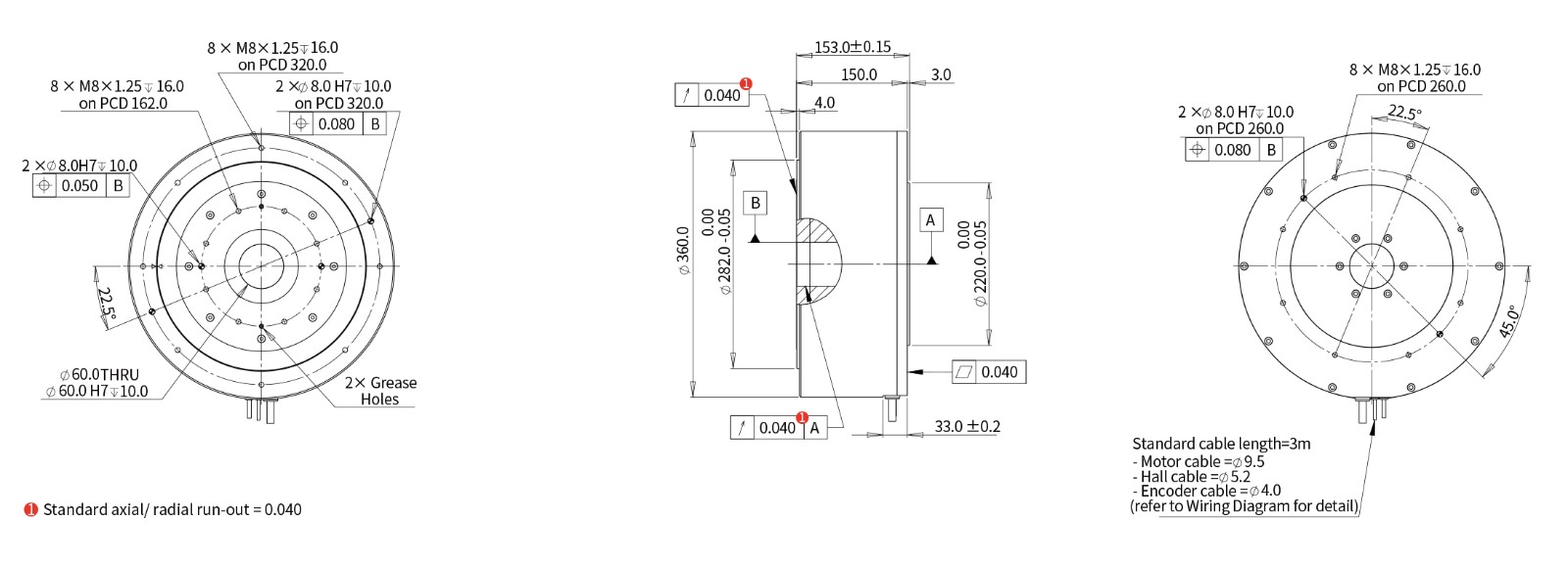

ADR360-A215
