雅克贝思 DGL系列

双导轨直线电机平台 雅科贝思DGL系列使用直线电机直驱定位系统。由双导轨、直线电机、编码器反馈和铝制外壳组成紧凑、高性能模组。

下载附件:

技术参数

设计特点:

A. 直线电机直驱

B. 高精度以及精准回零

C. 3种盖板可供选择(包括无尘室盖板)

D. 行程从100 mm 至1200mm

E. 模块化设计

 DGL系列(双导轨直线电机平台)采用Akribis直线电机系统,具有高刚性以及高稳定性的特点。作为Akribis标准模组为客户提供方便快捷的模组制定方案。



直线电机直驱

采用Akribis直线电机对模组进行直接驱动。两种型号电机可供选择: AUM系列(无铁芯电机)AJM & AKM系列(有铁芯电机)。AUM系列为客户提供低速更加稳定的模组系统。AJM & AKM系列在相同尺寸下为客户提供更大的直驱推力。



高精度以及精准回零

DGL系列标准模组采用高精度的光栅编码器系统,为客户提供高精度的定位平台。



模块化设计

DGL系列采用标准化的模块设计,可以根据客户需求进行模块化组合。

  电机 型号 持续推力 (Fcn)(N) 峰值推力(Fpk)(N) 行程(mm)

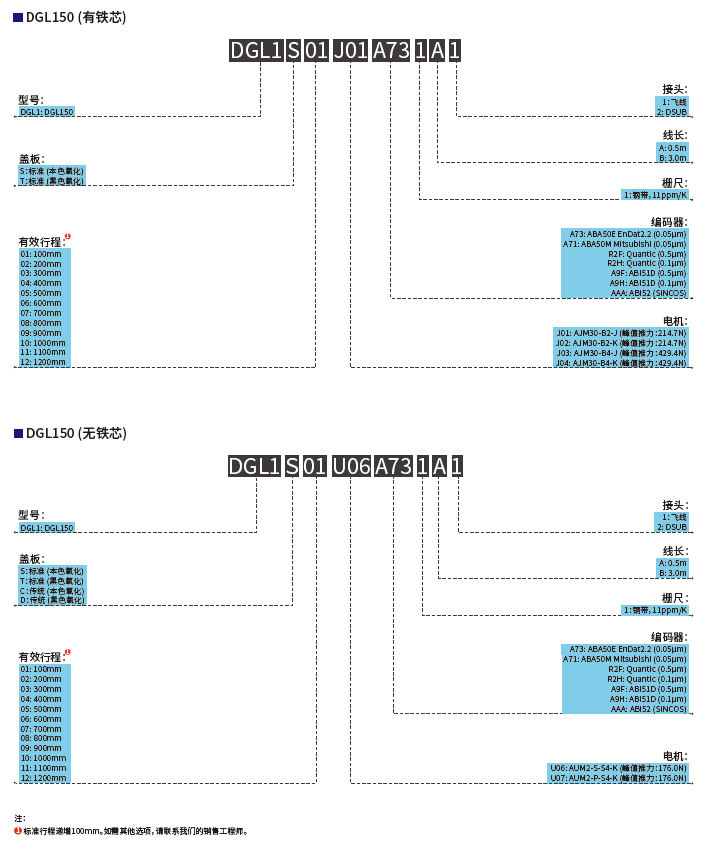

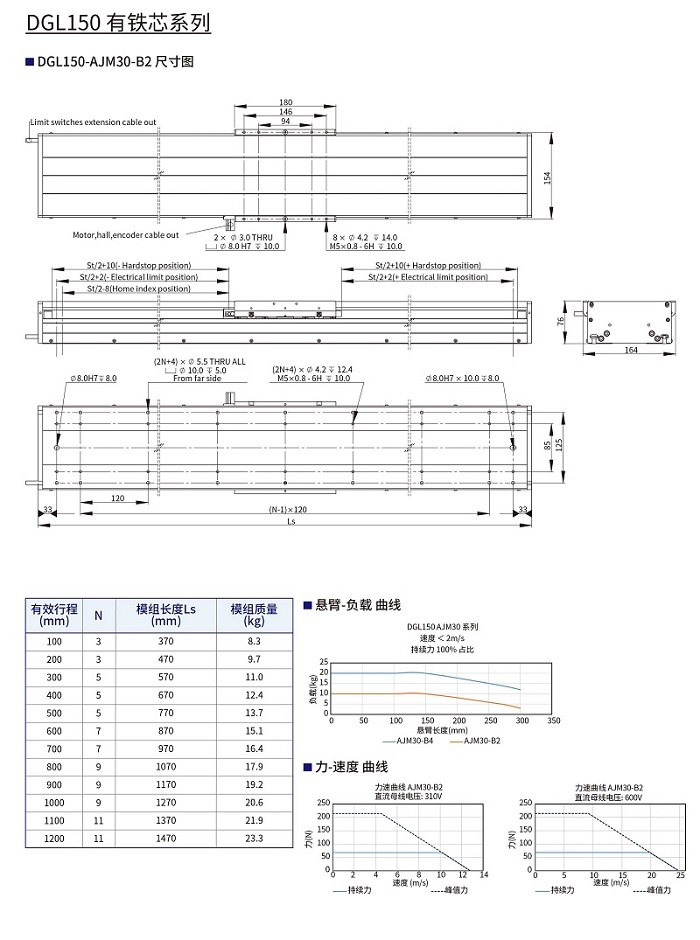

DGL150 AJM DGL-AJM30-B2 68.1 214.7 100-1200

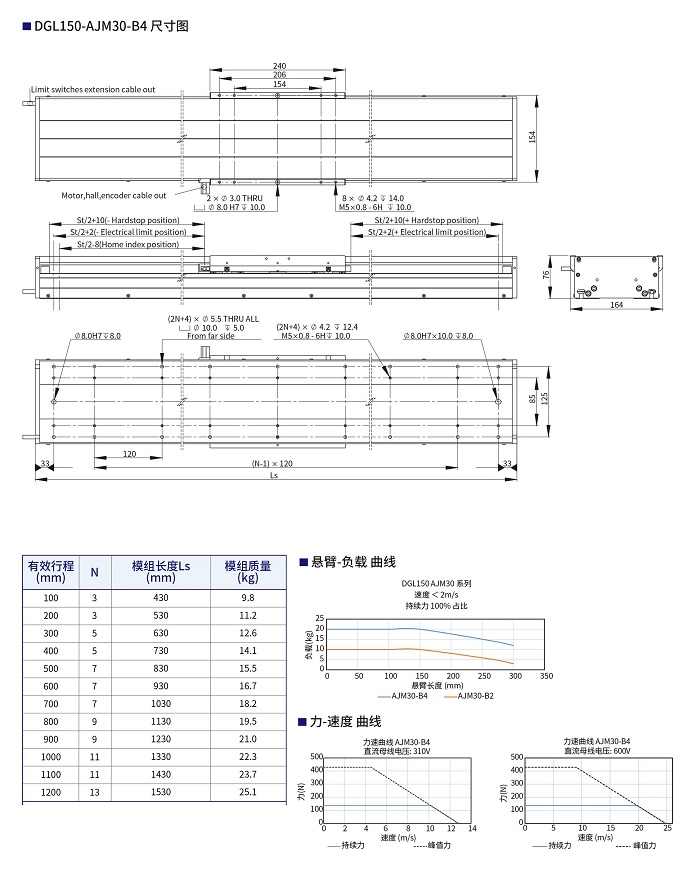

DGL-AJM30-B4 136.2 429.4

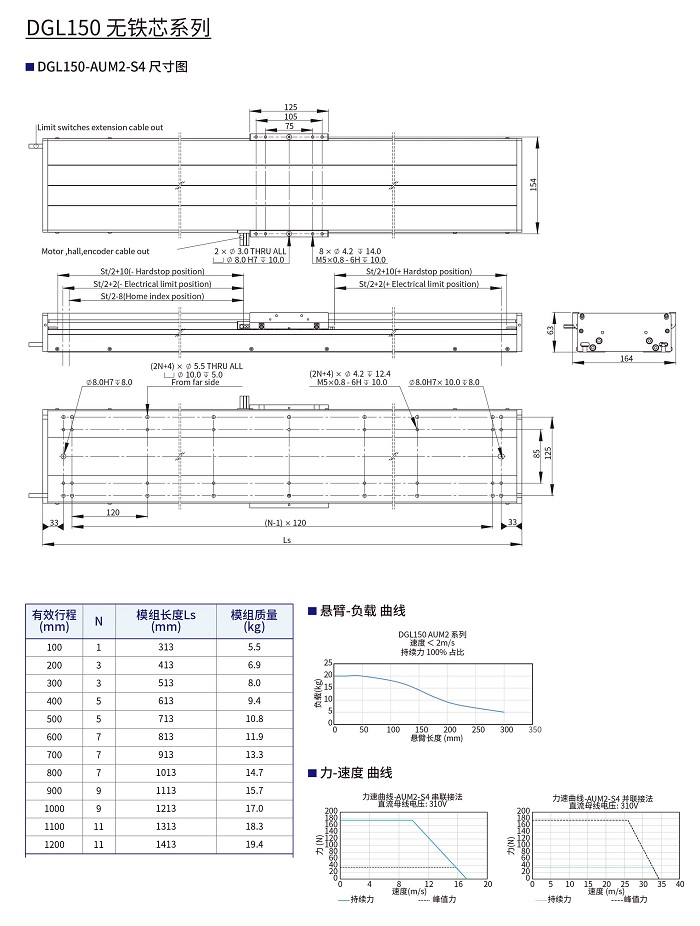

AUM DGL-AUM2-S4 35.2 176.0

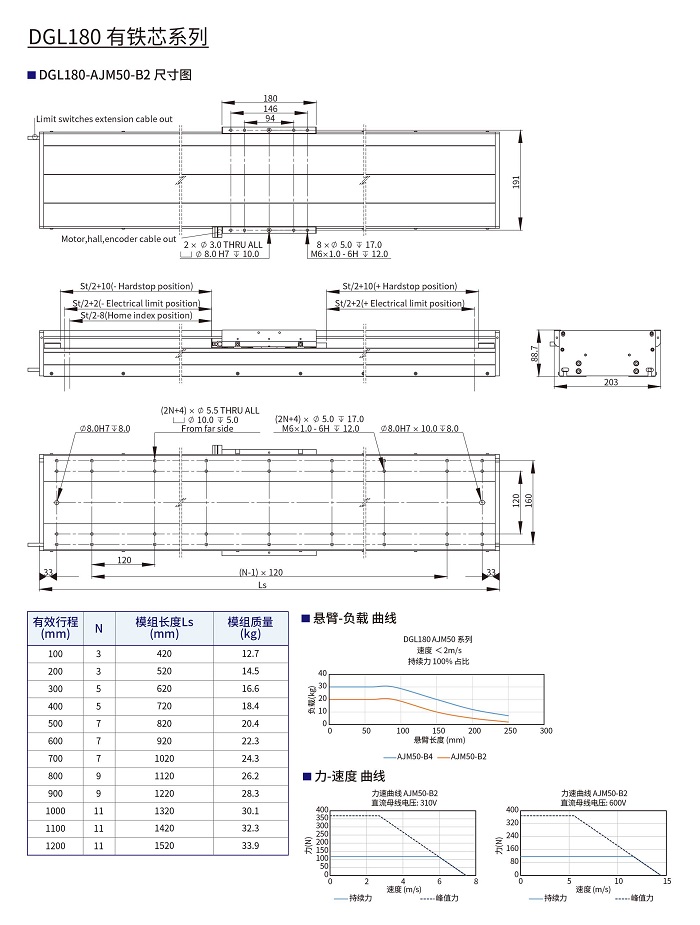

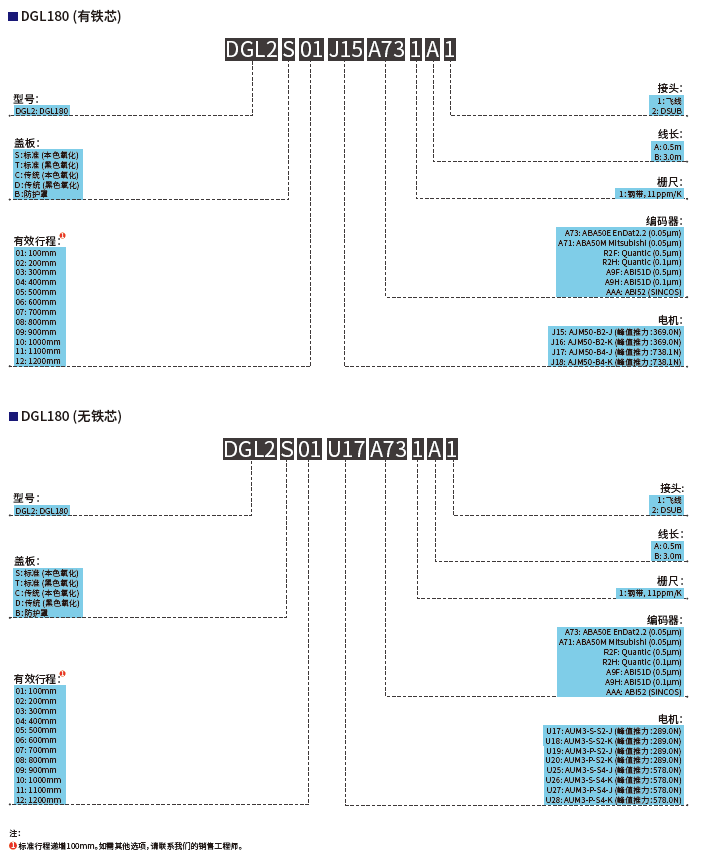

DGL180 AJM DGL180-AJM50-B2 117.0 369.0

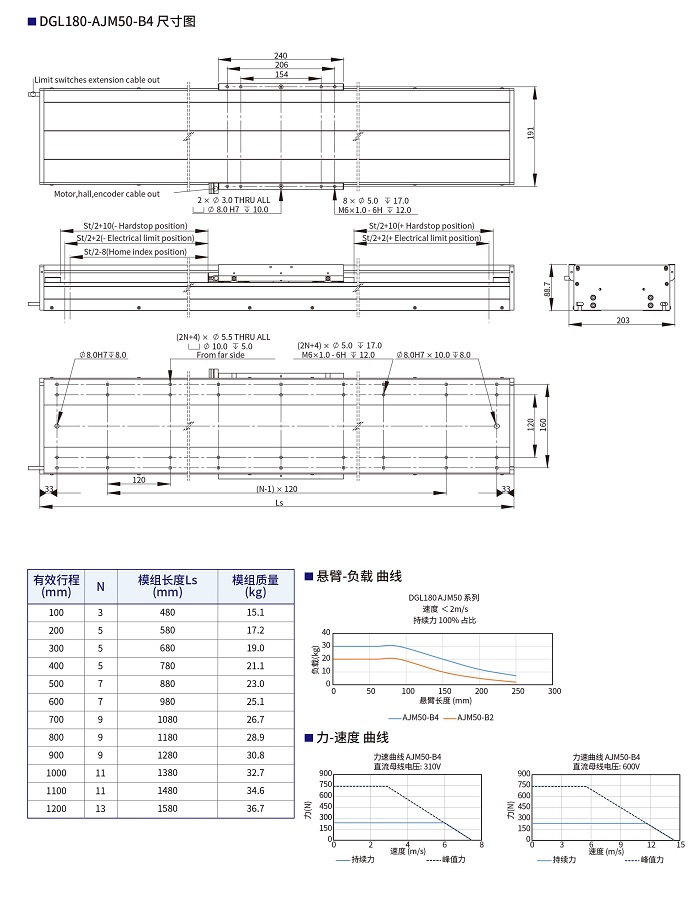

DGL180-AJM50-B4 234.0 738.1

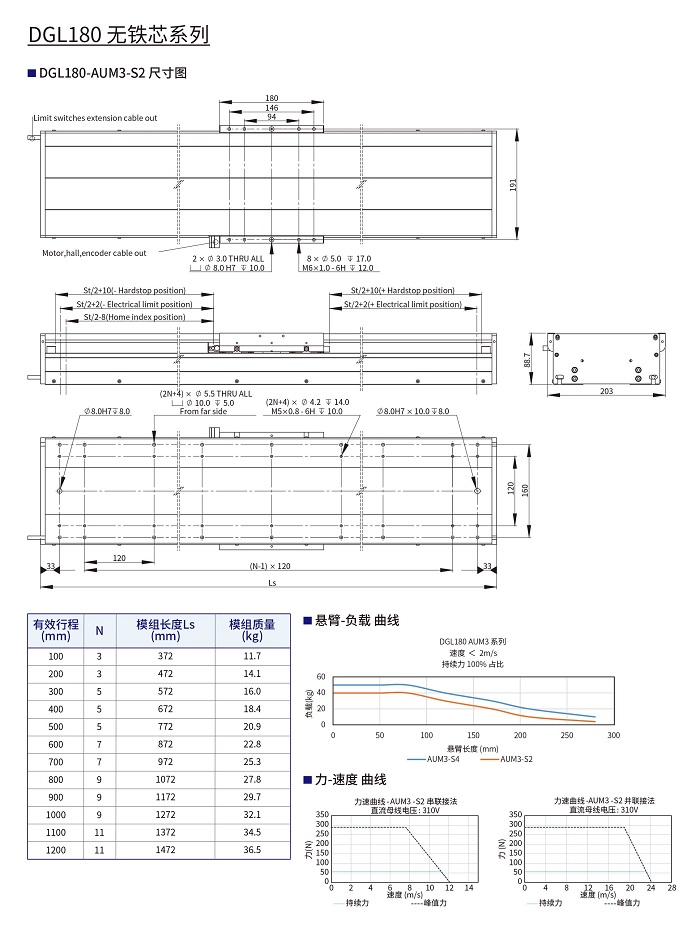

AUM DGL180-AUM3-S2 57.0 289.0

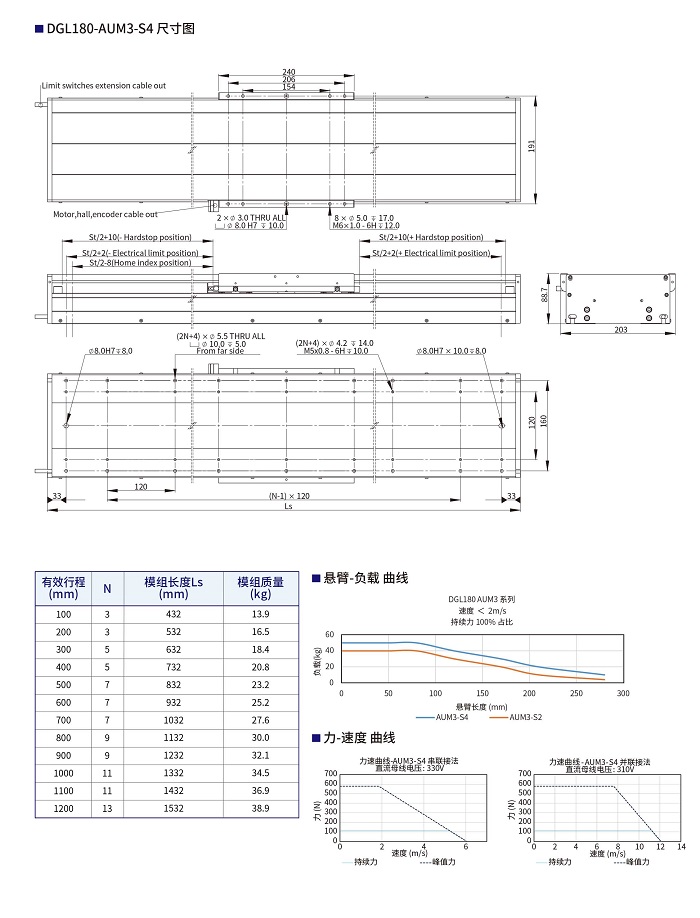

DGL180-AUM3-S4 113.0 578.0

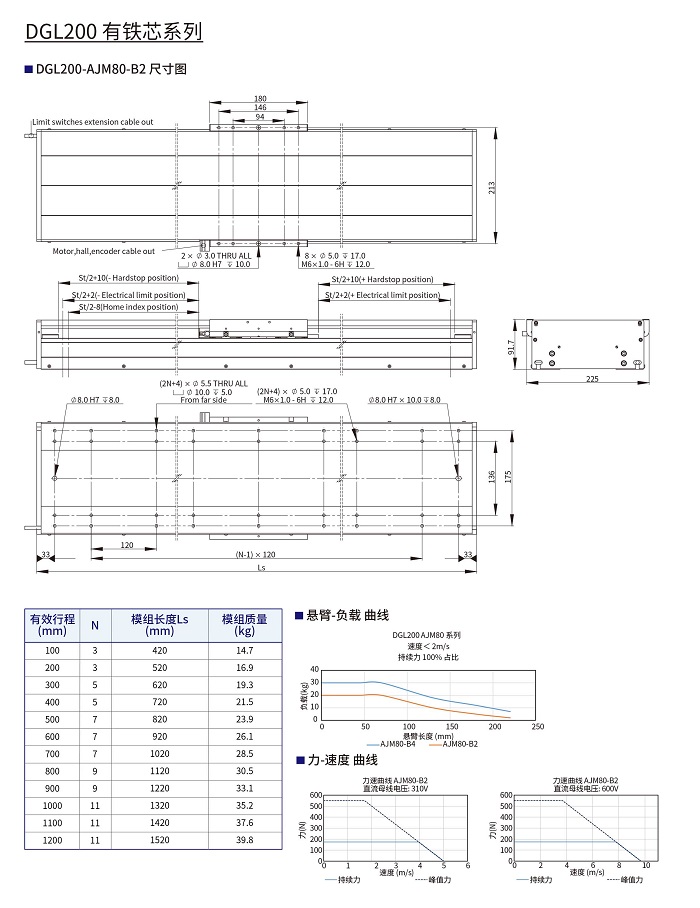

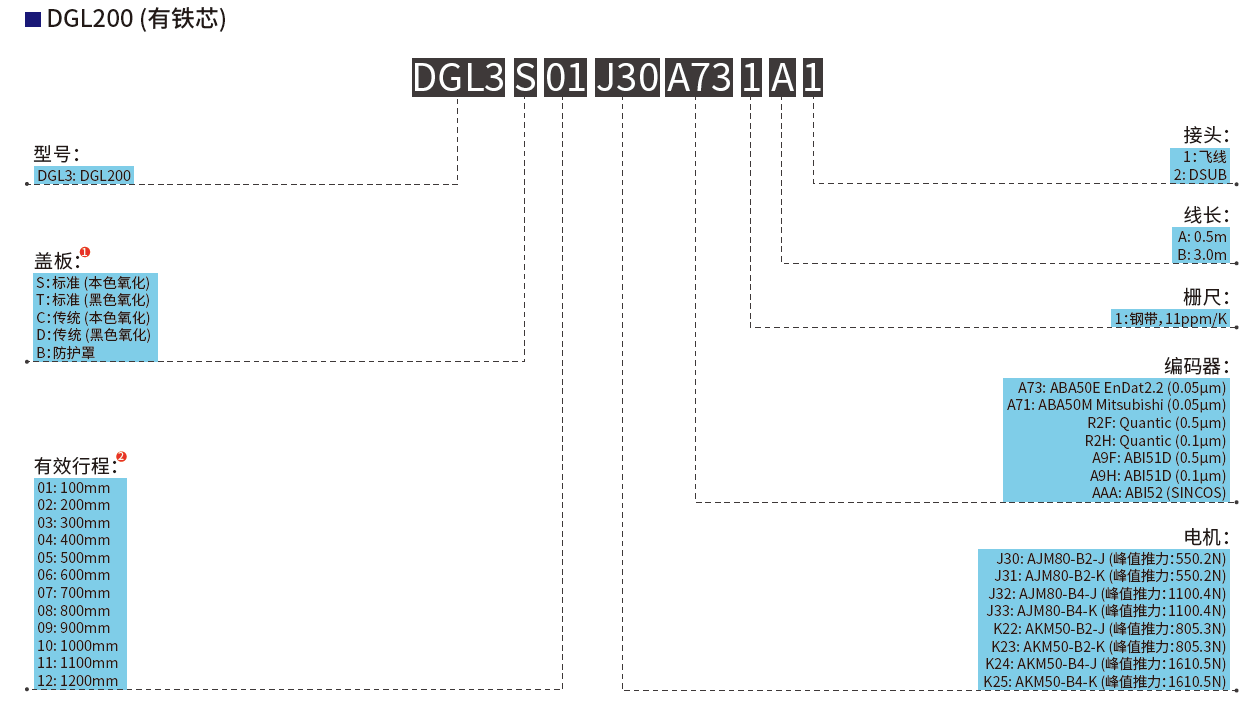

DGL200 AJM DGL200-AJM80-B2 174.5 550.2

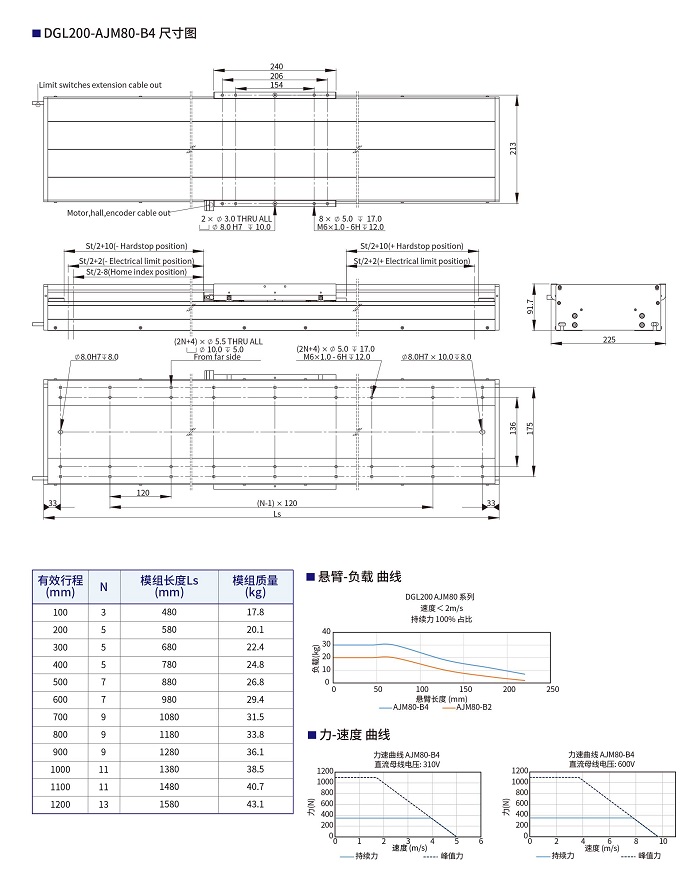

DGL200-AJM80-B4 348.9 1100.4

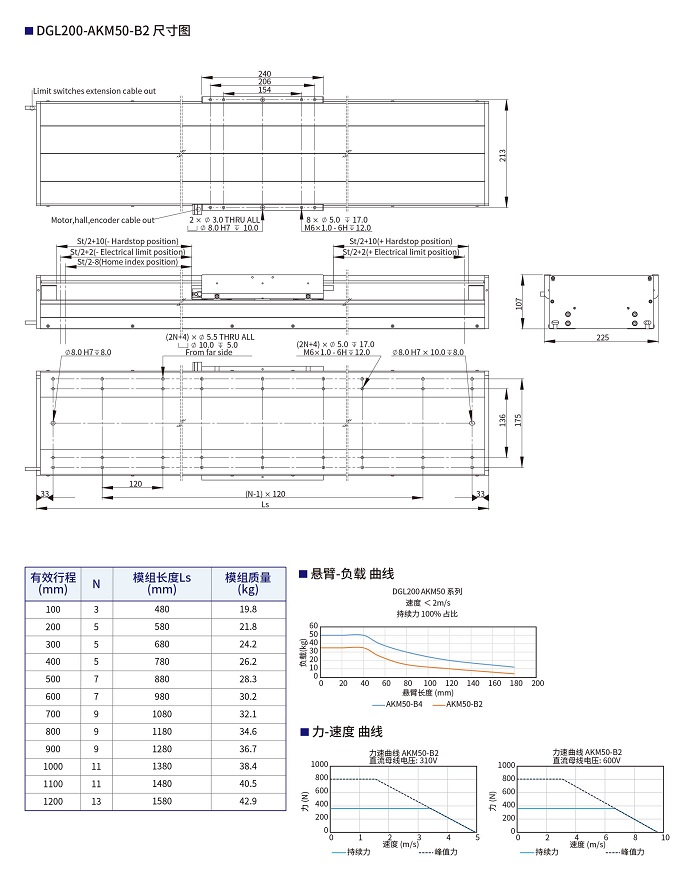

AKM DGL200-AKM50-B2 361.3 805.3
DGL200-AKM50-B4 722.6 1610.5

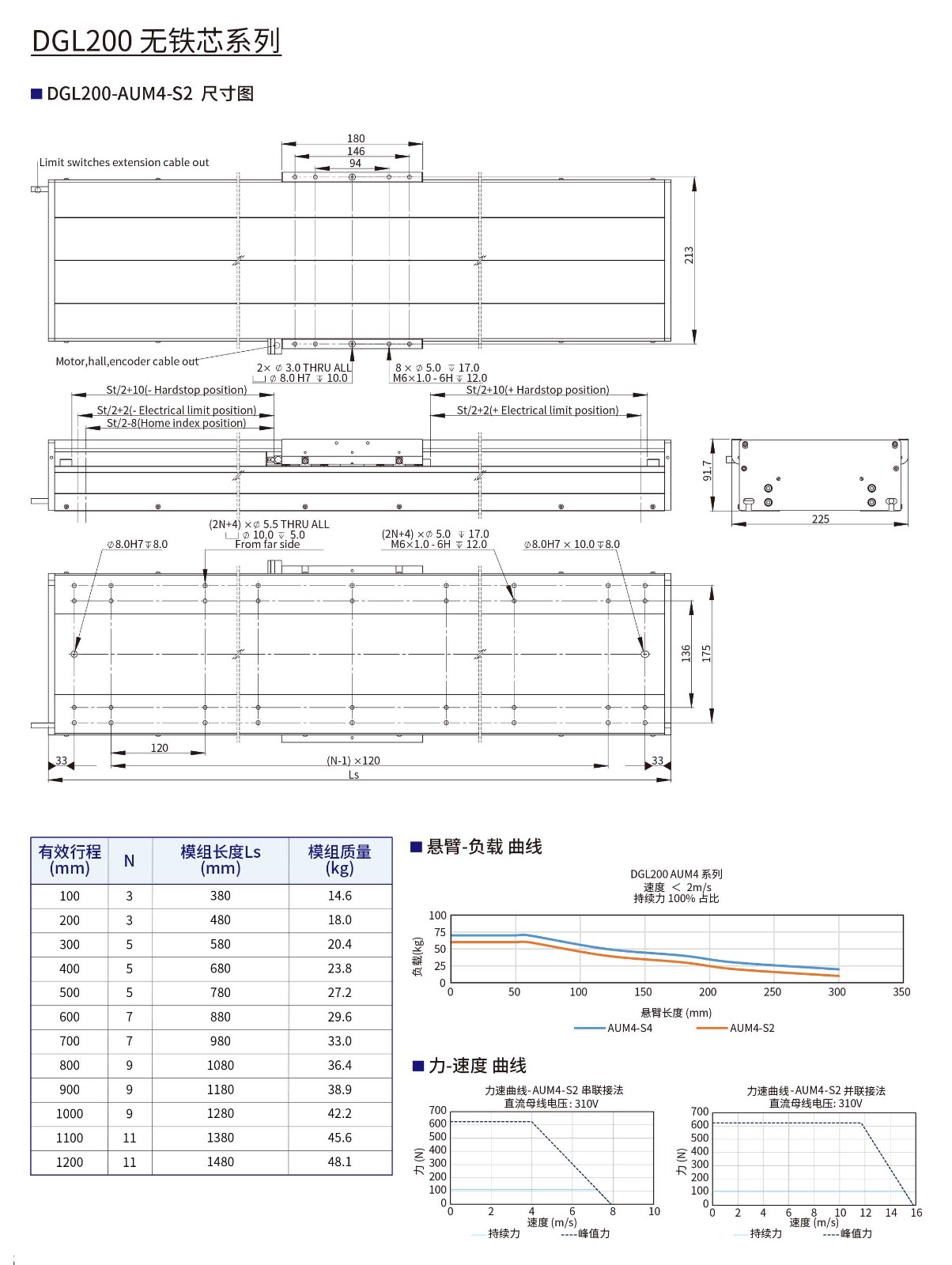

AUM DGL200-AUM4-S2 110.0 624.0

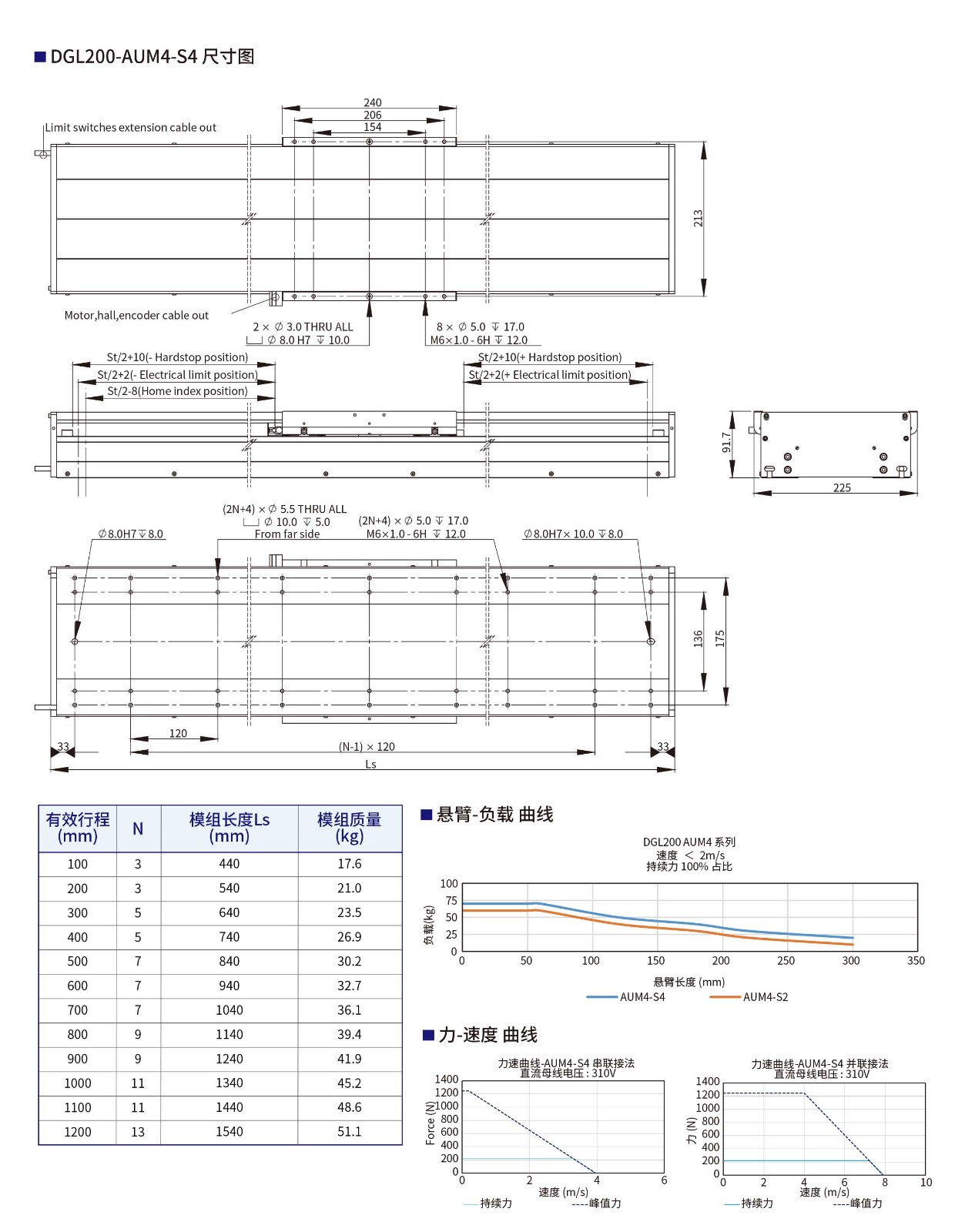

DGL200-AUM4-S4 221.0 1248.0

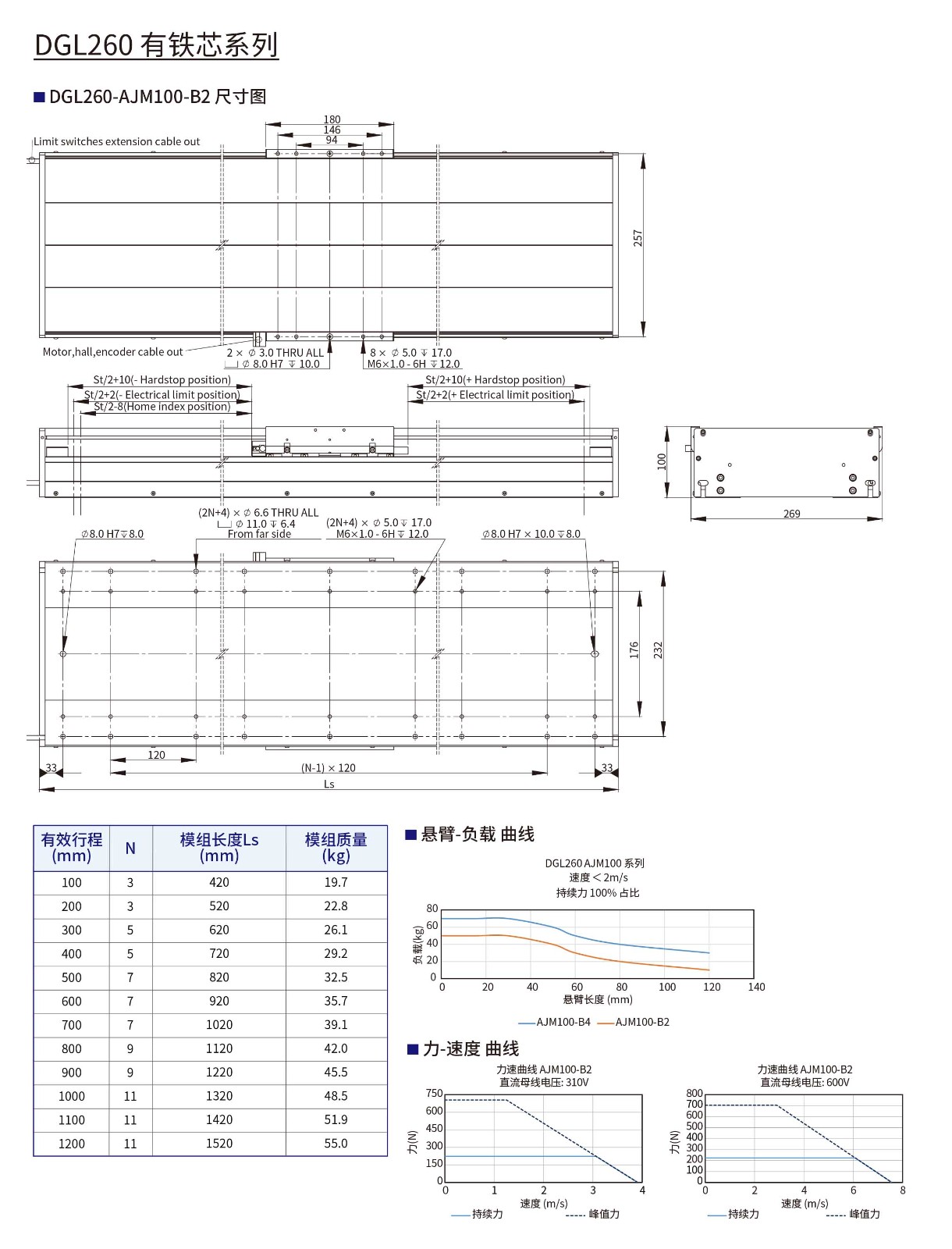

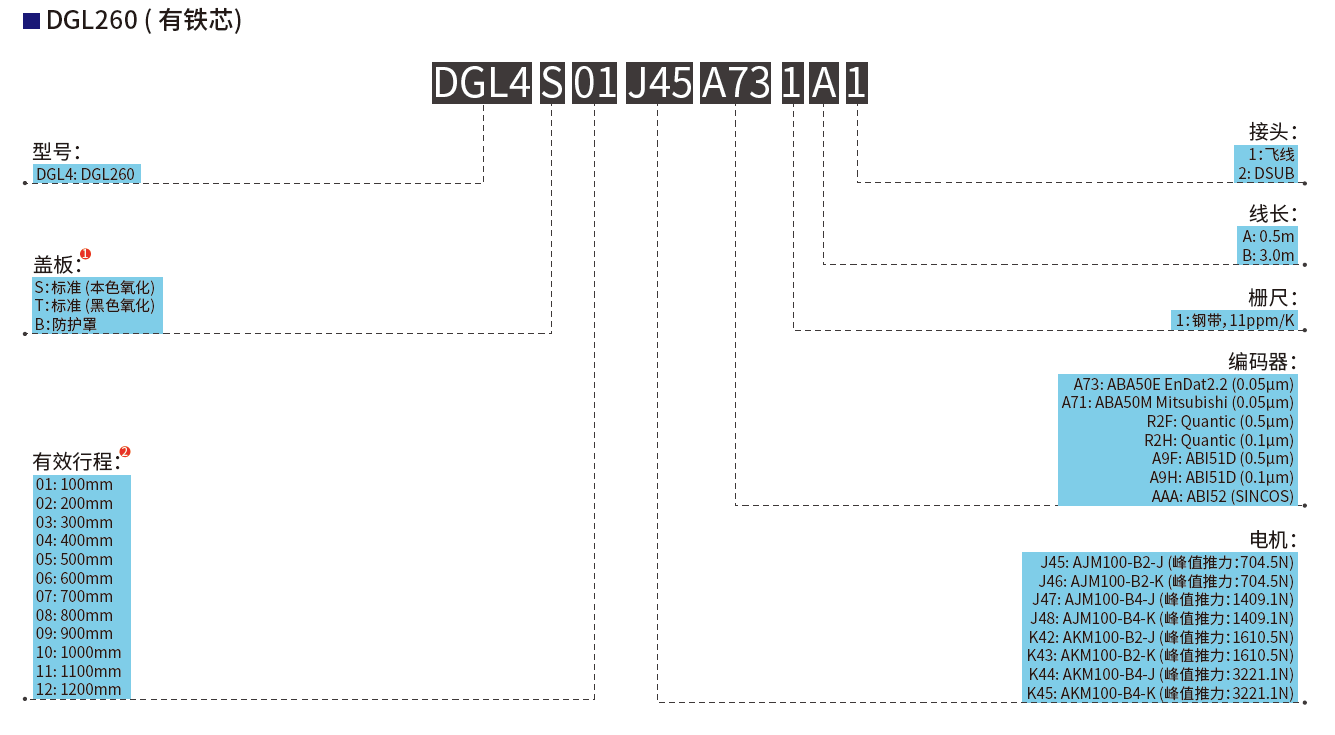

DGL260 AJM DGL260-AJM100-B2 223.4 704.5

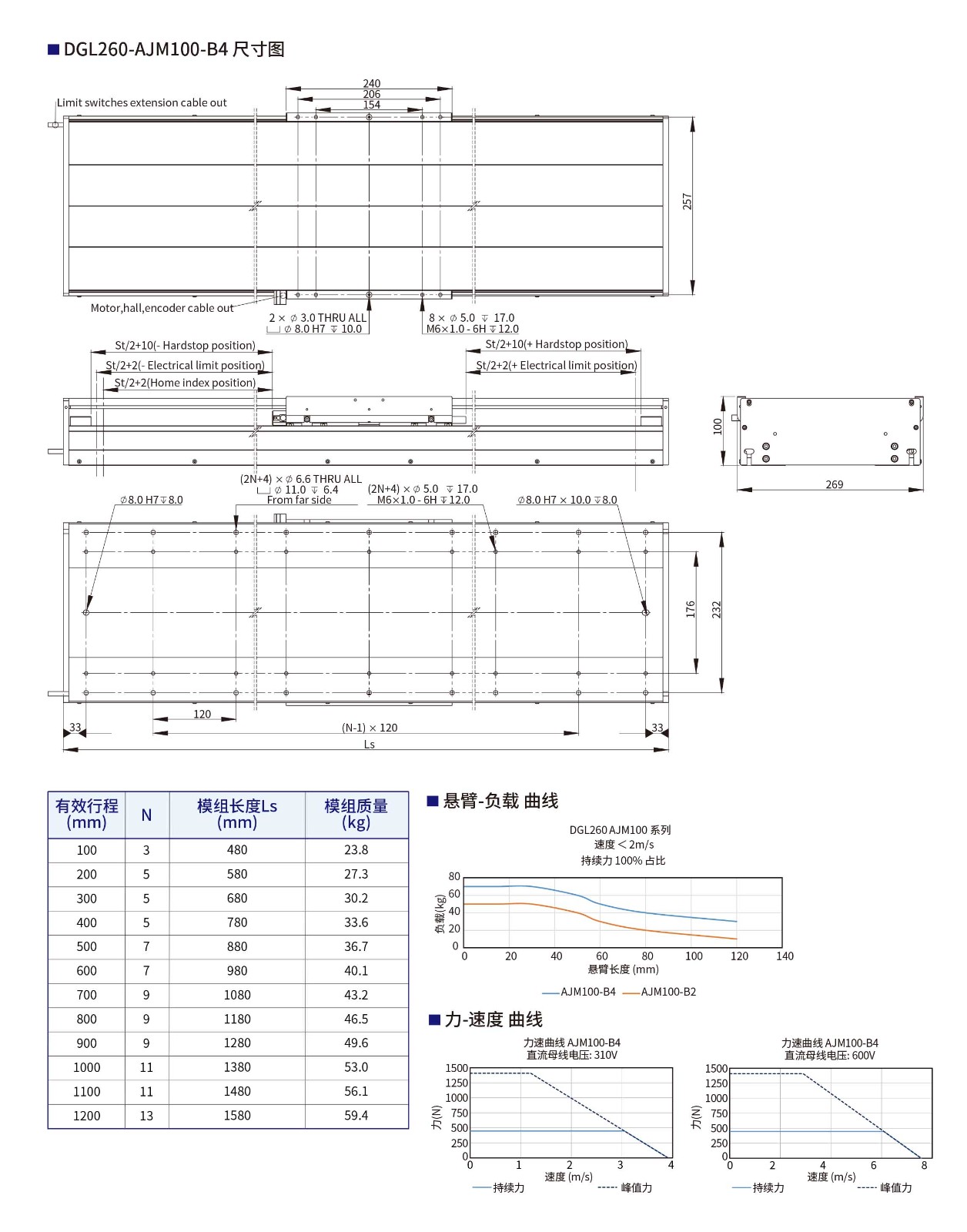

DGL260-AJM100-B4 446.8 1409.1

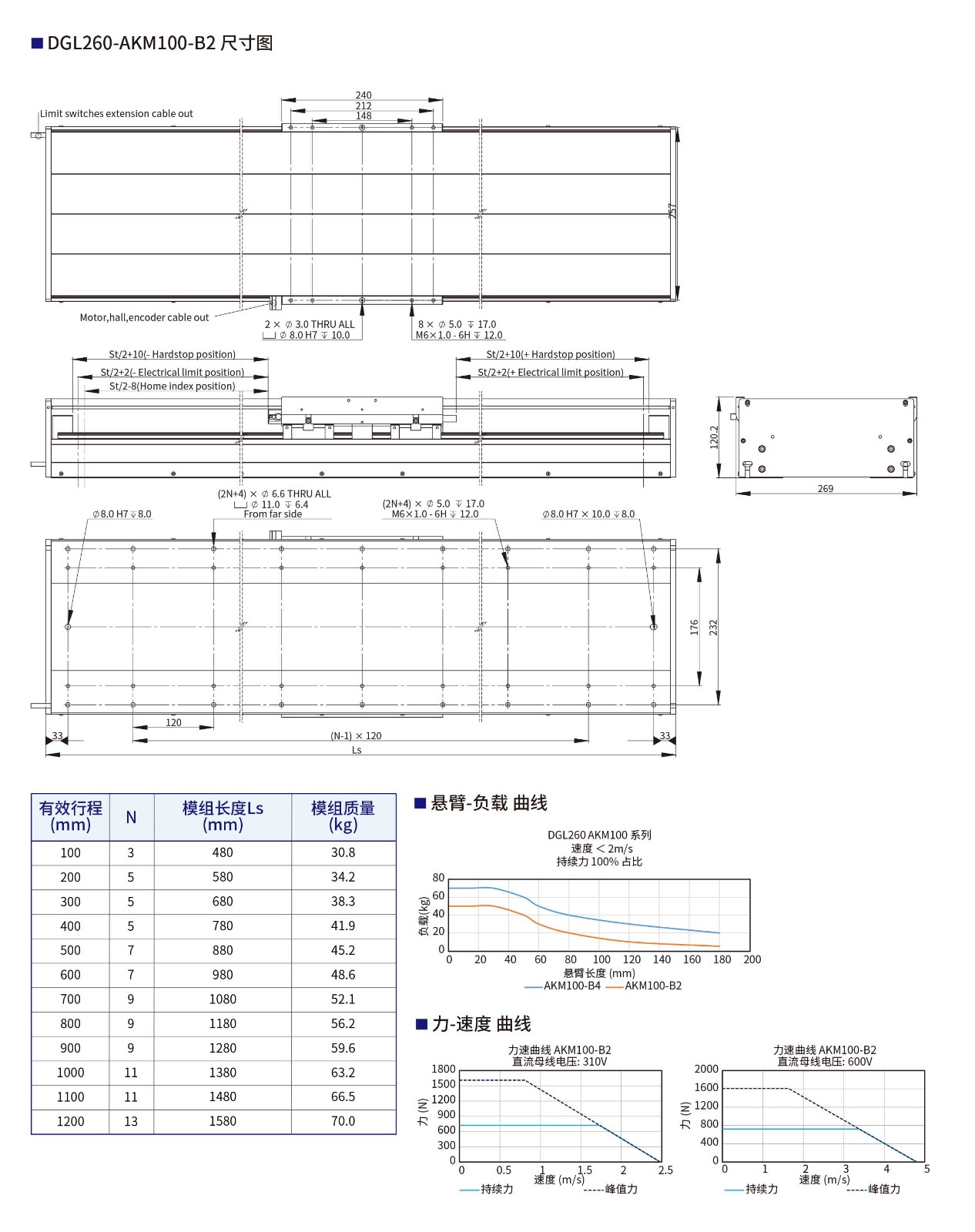

AKM DGL260-AKM100-B2 722.6 1610.5
DGL260-AKM100-B4 1445.3 3221.1

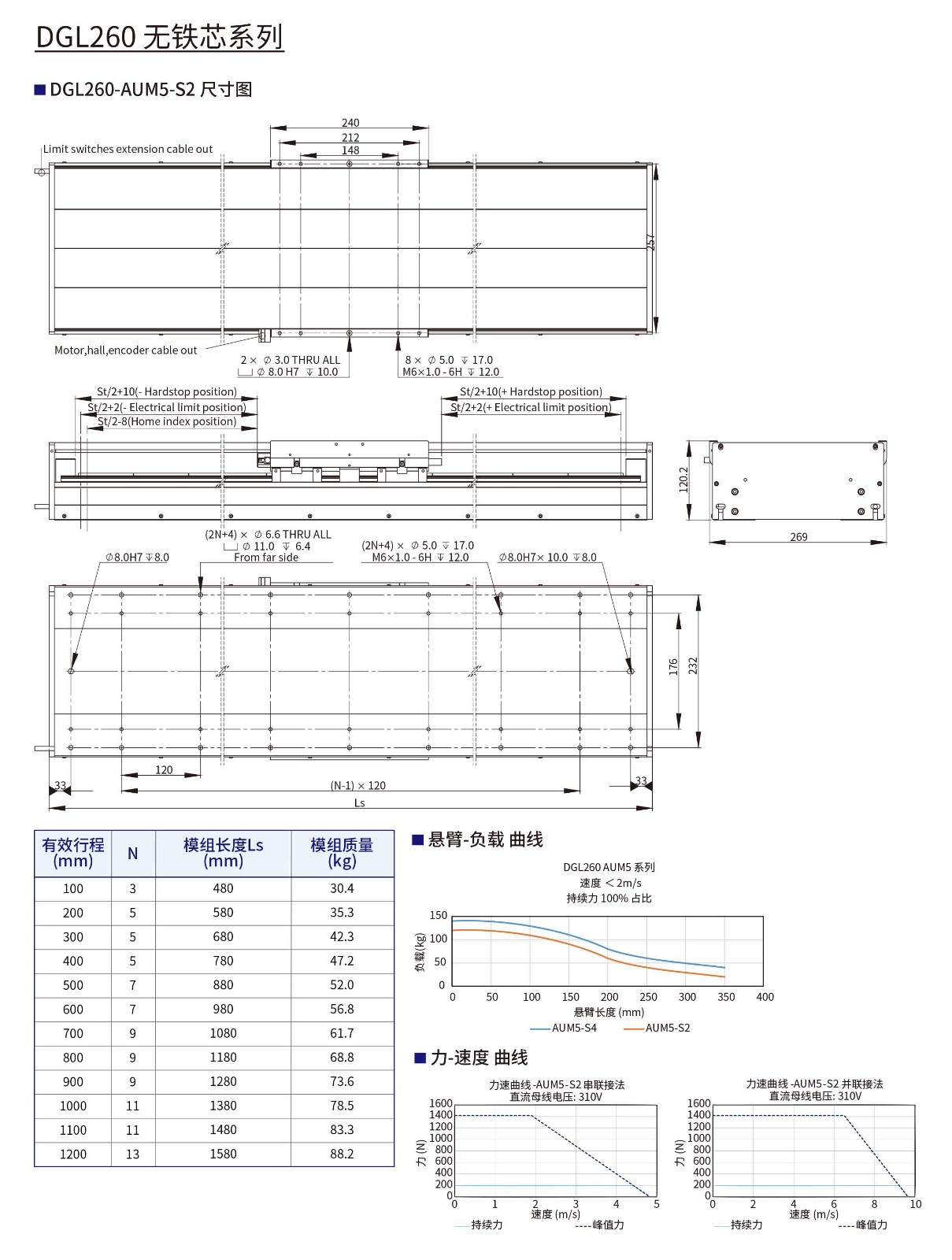

AUM DGL260-AUM5-S2 197.0 1415.0

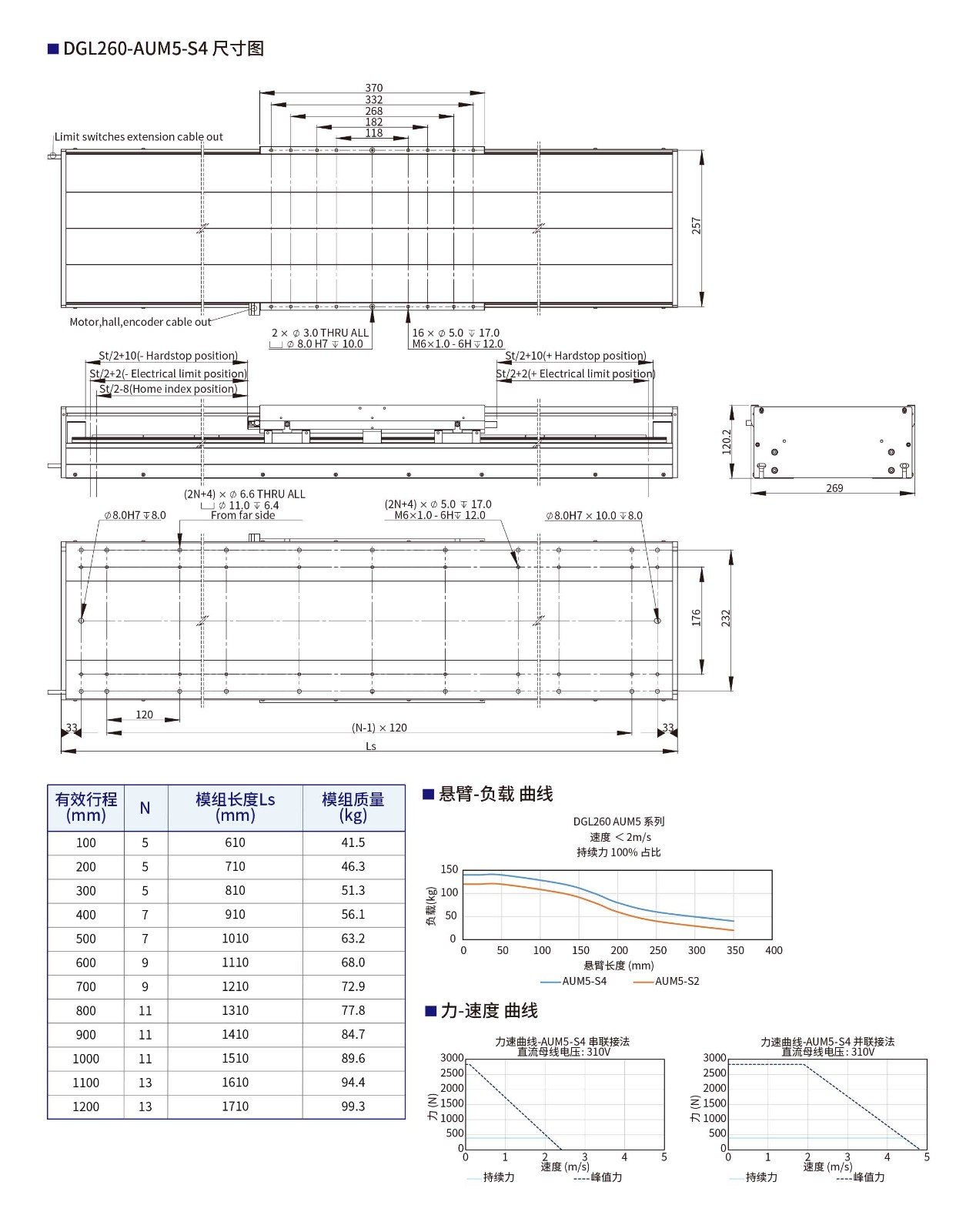

DGL260-AUM5-S4 393.0 2830.0
